科學研究論文中的圖表是研究結果最直觀的展示?！耙粡垐D勝過千百字”，表格和圖不僅能直觀、高效地表達復雜的數據和視圖，還能啟發人們思考數據的本質，分析數據所揭示的規律。
但是面對一組數據，應該是做成表還是圖呢？
通常來說，表格是同來展示具體的實驗結果的；
而圖則是用于將實驗結果與先前的研究或計算/理論值進行對比。
上圖是相同一組數據的不同展現形式
如果想要強調數據，可以使用表；如果想要進行梯級對比，可以使用圖，這都取決于研究者的目的。需要注意的是，表格不能有豎線。
不管選擇哪種樣式，插圖都不能重復論文其他地方描述過的內容。

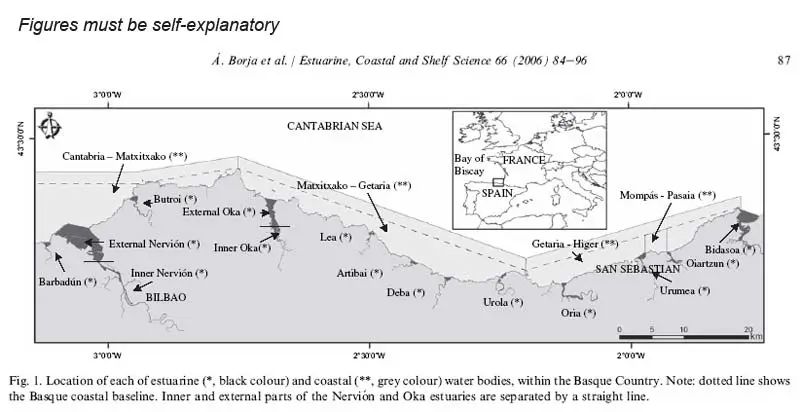

另一個重要的因素就是：圖形和表格圖例必須一目了然。也就是說，一個圖表必須包含有標題，各類標示及相關說明，使讀者就算沒有看過文章也能明白圖表的內容。
在展示圖標時，外觀也是很重要的，因此：

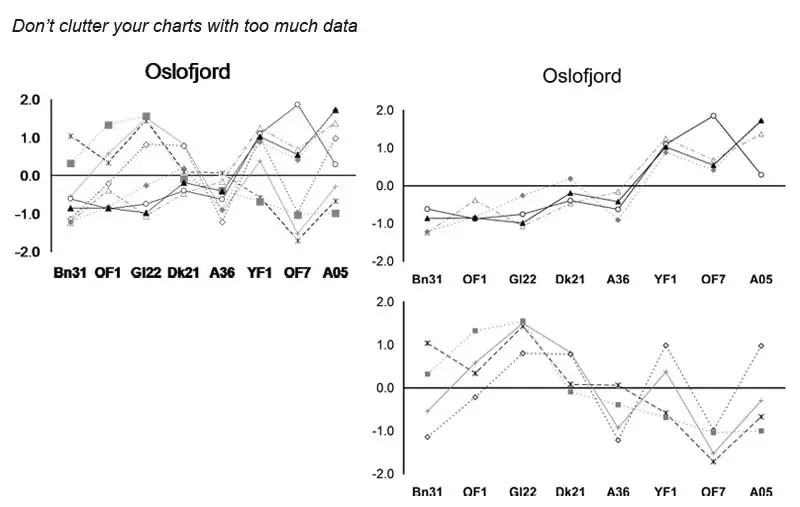

避免圖因數據太多而顯得密集，每個圖用三或四個數據集就足夠。
軸標簽的大小要適當
符號要清晰，數據集要容易區分。
不要用過于冗長的表（比如：乳液的化學成分或物種和豐度列表）?？梢园阉麄兎旁谘a(bǔ)充材料中。
如果使用圖片，每張圖片都必須標有比例標識或比例尺。

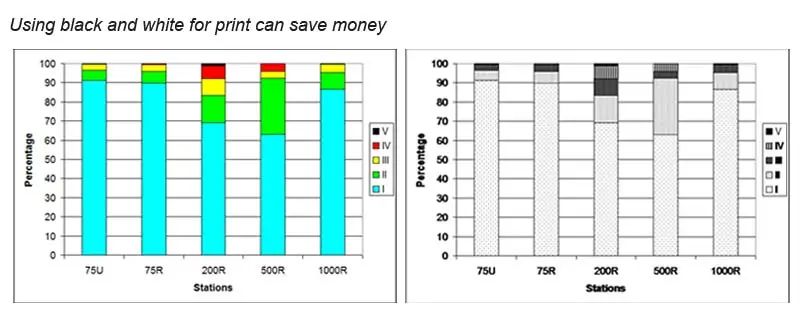

對于圖片或圖形，如果是印刷出版時特別需求要用彩色才用彩色的；如果用不同的線就能將不同數據區分出來，就不要用顏色或其他效果，因為成本會更高。當然，如果是線上投稿就不需要在意這些問題。
很多雜志是可以接收重復的圖的：一張圖是帶顏色的線上PDF版本，另一張圖是黑白的供紙質雜志用的。
另一個常見問題是亂用線形圖和直方圖。
只有在呈現時間序列或連續樣本數據時，才能用線形圖。如果樣本之間沒有關聯或沒有梯度關系的話，就只能用直方圖。
